Descrizione

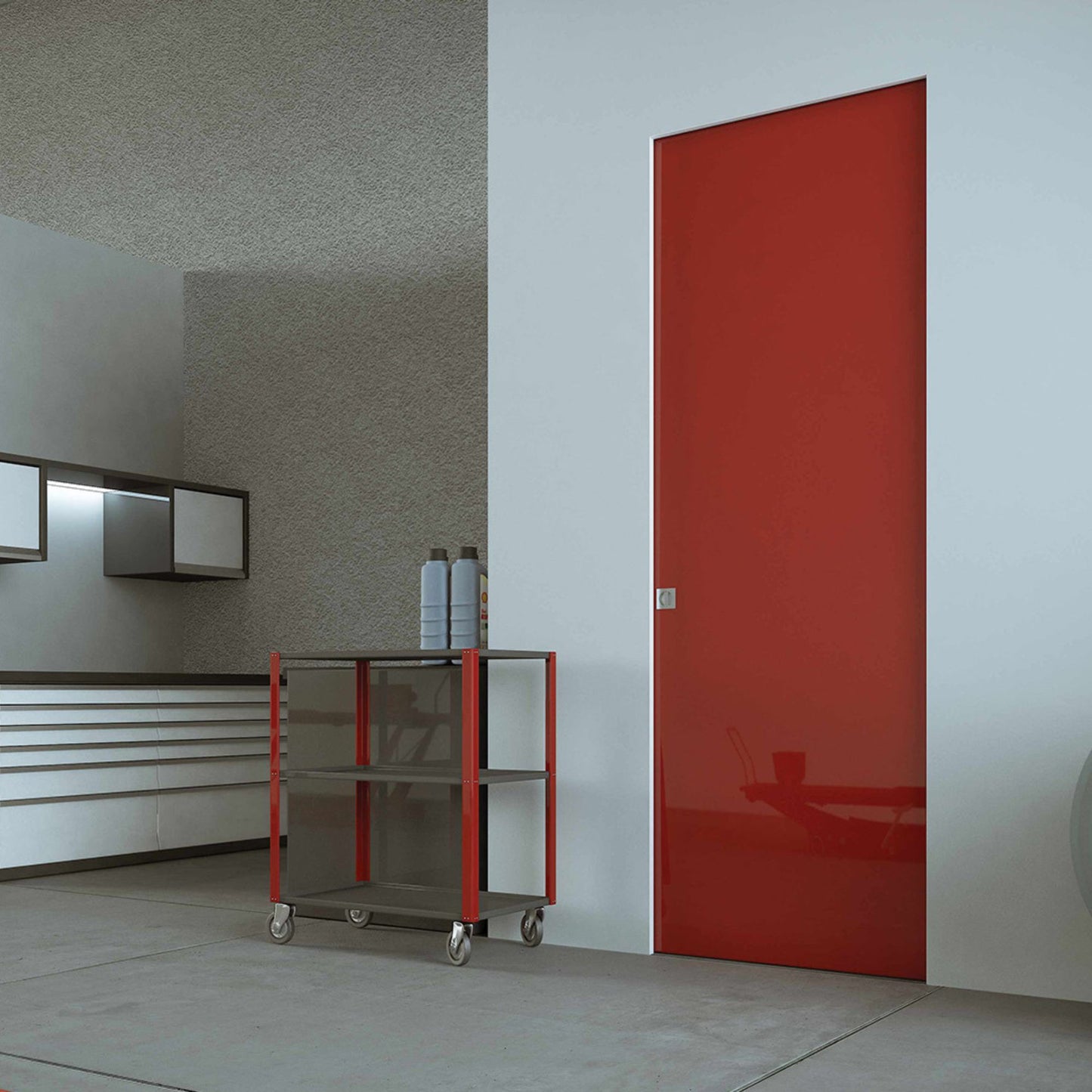

Quando il vano deve resistere al fuoco. Locali tecnici, autorimesse collegate alla casa, attività commerciali, strutture ricettive: quando un progetto antincendio richiede una porta resistente al fuoco, di solito si pensa a una battente pesante, che ingombra. Il Tagliafuoco scorrevole filo muro di Scrigno è un sistema che porta la classe EI 30 in una porta scorrevole a scomparsa, senza cornici coprifilo.
Un sistema certificato. È composto da controtelaio, porta, chiudiporta, ammortizzatore e kit chiudiscrigno, pensato per agire come barriera di contenimento in caso di incendio. La classe certificata è EI1 30, cioè resistenza al fuoco fino a 30 minuti, secondo EN 1363-1:2012 ed EN 1634-1:2014, nella composizione di controtelaio, porta e accessori specifici.
Anta e chiusura automatica. L'anta, in materiale termoisolante, ha telaio in legno duro e truciolare pieno, placcato con MDF da 4 mm, per uno spessore totale di 40 mm, ed è predisposta per maniglia con serratura. La ferramenta ha guarnizioni termoespandenti. La chiusura è automatica con un chiudiporta a gravità: un ammortizzatore abbinato al contrappeso limita l'urto della porta contro la battuta.
Misure. La luce di passaggio va da 596 a 1196 mm in larghezza e da 1900 a 2400 mm in altezza, su parete finita in cartongesso da 125 mm. Il nostro consulente verifica con te misure e documentazione, che il tuo tecnico antincendio confronta con il progetto.
Specifiche tecniche
| Tipo | Sistema scorrevole filo muro tagliafuoco |
|---|---|
| Marca e modello | Scrigno Tagliafuoco scorrevole |
| Classe | EI 30, certificata EI1 30 |
| Norme | EN 1363-1:2012, EN 1634-1:2014 |
| Composizione | controtelaio, porta, chiudiporta, ammortizzatore, kit chiudiscrigno |
| Anta | 40 mm, telaio in legno duro e truciolare pieno, MDF 4 mm, materiale termoisolante, foro per maniglia con serratura |
| Chiusura | chiudiporta a gravità con contrappeso e ammortizzatore |
| Guarnizioni | termoespandenti |
| Luce di passaggio | 596-1196 x 1900-2400 mm |
| Parete | cartongesso finito 125 mm |
| Coprifili | nessuno |
Sistemi tagliafuoco Scrigno a confronto
| Sistema Scrigno | Classe | Norma | Anta | Luce di passaggio | Parete |
|---|---|---|---|---|---|
| Tagliafuoco scorrevole filo muro | EI 30 (EI1 30) | EN 1363-1:2012, EN 1634-1:2014 | 40 mm | 596-1196 x 1900-2400 mm | cartongesso finito 125 mm |
| Tagliafuoco battente filo muro | EI 30 o EI 60 (EI1 30, EI1 60) | UNI EN 1634-1:2009 | 60 mm | 600-1100 x 2000-2650 mm | intonaco o cartongesso da 125 mm in su |
Classi e misure dichiarate da Scrigno per il sistema completo di telaio, anta e accessori certificati.
Testo redatto con l'ausilio di strumenti di intelligenza artificiale. Le informazioni e i dati tecnici provengono dalla documentazione ufficiale del produttore.
Domande Frequenti
Il progetto antincendio del mio locale chiede una porta EI 30 ma non ho spazio per una battente: c'è una scorrevole?
Sì. Il Tagliafuoco scorrevole filo muro di Scrigno è certificato EI1 30 e scorre dentro la parete, quindi non ingombra quando è aperto. Prima dell'ordine il tuo tecnico antincendio deve confermare che la soluzione è compatibile con il progetto. Ti mandiamo scheda e certificazioni Scrigno da sottoporgli. Il sistema va previsto insieme alla parete in cartongesso, perché il controtelaio si inserisce nella struttura. Indicaci le misure del passaggio.
Cosa significa EI 30?
E indica la tenuta: la porta impedisce il passaggio di fiamme e gas caldi. I indica l'isolamento termico: il lato non esposto resta entro limiti di temperatura stabiliti. 30 sono i minuti per cui sono garantite. Scrigno dichiara per questo sistema la classe EI1 30, secondo EN 1363-1 ed EN 1634-1. Il pedice 1 di EI1 si riferisce al criterio di isolamento usato nella prova.
Come si chiude da sola in caso di incendio?
Il sistema ha un chiudiporta a gravità: un contrappeso riporta l'anta in chiusura, e un ammortizzatore limita l'urto contro la battuta. Le guarnizioni termoespandenti della ferramenta si gonfiano con il calore e sigillano gli spazi. Dettagli di funzionamento ed eventuali dispositivi di trattenuta si verificano con la scheda tecnica Scrigno. Il corretto funzionamento va controllato nel tempo, come per ogni porta tagliafuoco.
Posso usare un controtelaio scorrevole normale già nel muro?
No. La classe EI1 30 è certificata sulla composizione completa: controtelaio, porta, chiudiporta, ammortizzatore e kit chiudiscrigno specifici. Un'anta tagliafuoco su un controtelaio comune non mantiene la certificazione. Se il muro è già chiuso ne parliamo con il tuo tecnico per valutare le alternative prima di ordinare. Per questo il sistema va scelto prima di realizzare la parete, e non dopo. Ti mandiamo l'elenco dei componenti.
Che parete serve?
Scrigno indica una parete finita in cartongesso da 125 mm. La parete fa parte delle condizioni di prova del sistema, quindi tipo e stratigrafia vanno confermati dal progettista o dal tecnico antincendio. Indicaci com'è fatta la parete prevista e ti mandiamo la documentazione Scrigno con le indicazioni da rispettare. Per pareti in muratura o con spessori diversi, Scrigno propone la tagliafuoco battente.
Quali misure sono disponibili?
La luce di passaggio va da 596 a 1196 mm in larghezza e da 1900 a 2400 mm in altezza. È una gamma ampia, che copre porte di servizio, passaggi per carrelli e accessi a locali tecnici. Mandaci larghezza e altezza del passaggio richieste dal progetto e verifichiamo la misura Scrigno corrispondente. Le misure finali vanno sempre confrontate con il progetto antincendio.
Ha la serratura?
Il pannello è predisposto con il foro per una maniglia con serratura. La scelta della maniglia va fatta tra i componenti compatibili con il sistema certificato, per non comprometterne la classe. Il kit chiudiscrigno fa parte della composizione. Ti indichiamo con la scheda tecnica Scrigno quali accessori usare. Se il locale deve restare chiuso a chiave, indicalo nella richiesta e verifichiamo la serratura.
Che differenza c'è con la tagliafuoco battente?
La scorrevole è certificata EI 30, ha anta da 40 mm e richiede cartongesso da 125 mm. La battente filo muro Scrigno è disponibile in EI 30 ed EI 60, ha anta da 60 mm e va su intonaco o cartongesso da 125 mm in su. Nella tabella della scheda trovi il confronto completo dei due sistemi. Entrambe restano senza coprifili.
